PRODUCT / 安世产品线

五条产品线,
供货与选型同一套人对接

以下为安世半导体主力产品线中我们常备、常做 Design-in 的部分。型号只是抓手——真正的活儿是把你的规格、成本和交期凑到一起。

Part Number Decoder

型号怎么读

安世型号沿用 Pro Electron(欧洲半导体命名)体系 + 原厂平台代号。读懂型号,不用翻 datasheet 就能初判品类与关键参数——这是选型第一步。最终参数以官方 datasheet 为准。

PSMN1R0-40MYX8J
PSMN系列前缀 · 安世(原飞利浦 / NXP)功率 MOSFET 系列,末位 N = N 沟道。同族还有 PXN / PHB / PXP。
1R0RDS(on) 导通电阻 = 1.0 mΩ。R 就是小数点:8R5 = 8.5mΩ、0R9 = 0.9mΩ。老型号用三位数字(如 003 ≈ 3mΩ)。
40VDS 漏源耐压 = 40 V。横线后紧跟的数字即耐压值。
MYX8J封装与技术平台代号 · 由封装形式与技术代际决定(M = LFPAK 系列、L = 逻辑电平驱动、S = 标准电平、H = NextPower-S3 平台)。逐字含义以 datasheet 订购信息为准,我们不臆断。
BAS16
B第一位=材料 · B = 硅 Si(A = 锗 Ge,C = 砷化镓 GaAs,R = 其他化合物)。
A第二位=功能 · A = 检波 / 开关 / 混频二极管。同族:B 变容、Z 稳压与 TVS、Y 整流。
S第三位=类型扩展 · 多为原厂扩展代号。常见:BAS 开关、BAT 肖特基、BAV 双管 / 共阴、BZX 稳压。
16序列号 · 仅作型号区分,不携带参数信息,需查表确认。

举例:BAT54A = 硅肖特基二极管;BAS16 = 硅高速开关二极管;BZX84 = 硅稳压管。

BC847C
B第一位=材料 · B = 硅 Si。
C第二位=功能 · C = 低频小信号三极管(音频 / 通用)。同族:D 低频功率、F 高频小信号、L 高频功率、S 小功率开关、U 功率开关。
847序列号 · 不携带参数信息。BC / BC8xx 是安世最通用的小信号三极管族。
C后缀=增益分组 · A = 低增益、B = 中增益、C = 高增益。BC847B 为中等增益,BC847C 为高增益。

举例:BC817 = 大电流 NPN 驱动管;PMBT3904 = 贴片版通用 NPN(沿用美式 2N3904 序号)。

74LVC1T45
74系列 · 74 = 商用标准逻辑系列(54 为军温系列)。
LVC工艺与电压 · HC = 高速 CMOS、LVC = 低压 CMOS(1.65–5.5V)、AHC = 先进高速 CMOS、HCT = TTL 兼容输入。
1T通道与功能 · 1G = 单逻辑门、1T = 单通道电平转换;数字即通道数(2T = 双通道)。
45功能码 · 沿用行业标准:00 = 与非门、04 = 反相器、45 = 电平转换收发器。

举例:74LVC1T45 = 单通道双向电平转换;74LVC1G00 = 单 2 输入与非门。

PESD5V0S1BA
PESD系列前缀 · 安世 ESD 保护器件系列。同族:PRTR(含集成滤波 / 终端电阻)、IP4xxx(集成滤波 + ESD)。
5V0工作电压 = 5.0 V。V 就是小数点,同 MOSFET 里的 R:3V3 = 3.3V、12V = 12V。
S1通道数 · S1 = 单通道、S2 = 双通道、S4 = 四通道等。
BA封装与版本代号 · 以 datasheet 订购信息为准。

举例:PESD1CAN = 单通道 CAN 总线 ESD 保护;PRTR5V0U2X = 带终端电阻的 USB 保护。

注:序列号(如 16、847、45)本身不携带参数信息,仅作型号区分;同型号不同后缀(增益分组、封装卷带)需以 datasheet 订购信息为准。型号读不准?把型号发我们,FAE 直接帮你判参数与替代。

01 / POWER

功率 MOSFET

PSMN SERIES · LFPAK / DFN

低导通电阻、低 Qg,覆盖 30V–100V 常用电压段。适合电机驱动、DC-DC、电池保护与热插拔。我们手上有 pin-to-pin 替代评估经验(含对 ON Semi 同封装型号的比对)。

Nexperia MLPAK MOSFET
POWER MOSFETFIG.02
型号封装关键参数典型应用
PSMN1R0-40YLDLFPAK5640V · 极低 Rdson电机驱动 / 同步整流
PSMN1R5-40YSDLFPAK3340V · 小封装电池保护 / 便携电源
BUK9Y29-40ELFPAK56 · AEC-Q10140V · 车规级车载 12V 系统 · 电机/灯控
▍以上为常见型号示例,完整型号与参数以安世原厂规格书为准;车规级(-Q 后缀)可单独询价。
02 / LOGIC

逻辑器件

74AUP / 74LVC / 74HC

从单门小逻辑到移位寄存器、缓冲器。AUP 系列主打超低功耗,LVC 系列覆盖宽电压与高速需求,HC 系列为通用首选。

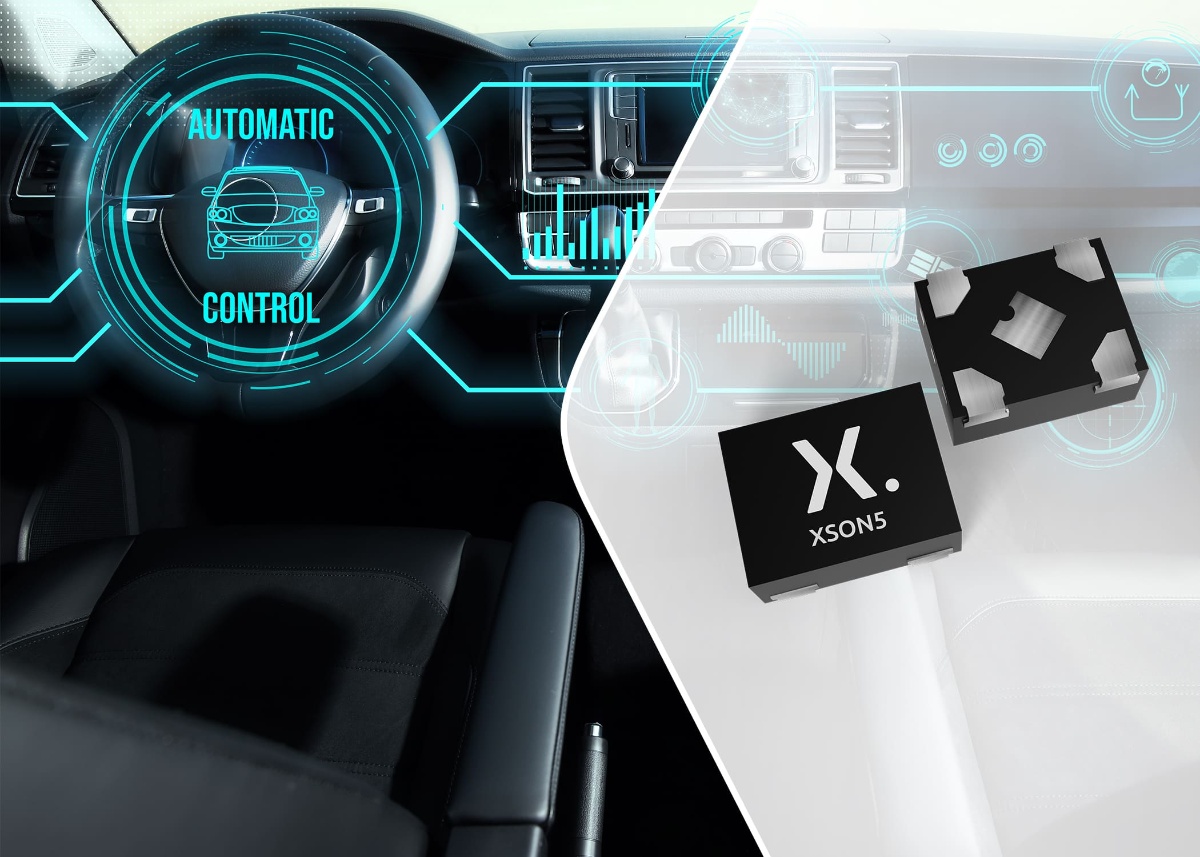

Nexperia 逻辑器件 · XSON5 微型无引脚封装
LOGIC DEVICESFIG.03
型号封装关键参数典型应用
74LVC1G04SOT353单路反相器信号整形 / 反相
74AUP1G08SOT353单路与门 · 低功耗电池供电设备
74HC595SOIC-168 位移位寄存器LED 驱动 / IO 扩展
74LVC245ATSSOP-20八路双向收发总线驱动 / 隔离
▍单门小逻辑常备现货,量大可锁交期与批次。
03 / PROTECTION

ESD 与浪涌保护

PESD / PRTR SERIES

接口保护是量产翻车的重灾区。按接口速率、结电容和防护等级选型,别等 EMC 测试不过再改板。

Nexperia ESD 与浪涌保护 · NPS3102 eFuse
ESD & SURGE PROTECTIONFIG.04
型号封装关键参数典型应用
PESD5V0S1ULSOD-8825V 单向 · 低结电容USB / HDMI / 高速线
PESD1CANSOT-23CAN 总线专用汽车 / 工业现场总线
PRTR5V0U2XSOT143B双线保护USB 2.0 差分对
PESD24VS1UJSOD-323F24V 单向工业 IO / 电源口
▍IEC 61000-4-2 等级、结电容与封装一一对应,选型时把接口速率告诉我,能直接给型号。
04 / DISCRETES

二极管与三极管

BAS / BAT / BC SERIES

小信号、开关、肖特基、稳压——用量大、单价低,但一旦断料整条线停。这类我们按「常备 + 可锁批次」来做。

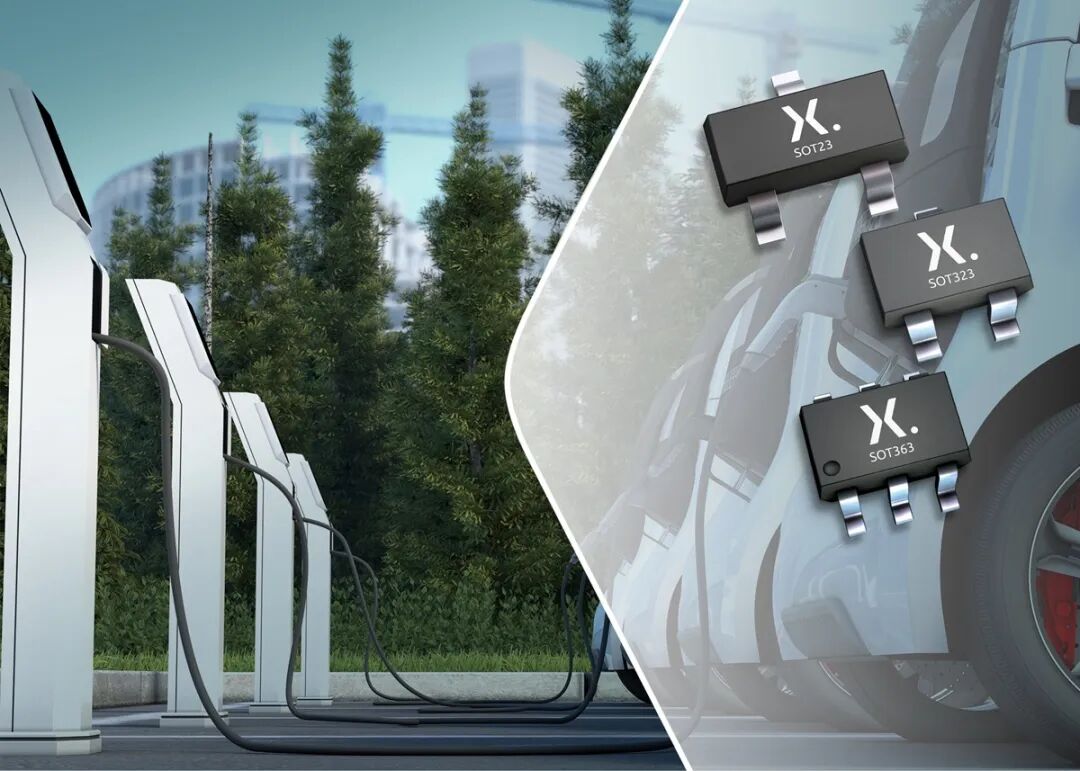

Nexperia 二极管与三极管 · SOT23/SOT363 分立器件
DISCRETE DEVICES · DIODE & TRANSISTORFIG.05
型号封装关键参数典型应用
BAT54ASOT-23肖特基 · 30V防反接 / 续流
BAS16SOT-23开关二极管 · 100V高速开关 / 钳位
BC847BSOT-23NPN · 45V通用放大 / 开关
BC817SOT-23NPN · 大电流驱动 / 电源控制
▍车规(AEC-Q101)与多管集成(双管/带阻)型号可一并报价。
05 / ANALOG & INTERFACE

模拟与接口

LEVEL SHIFT · LOAD SWITCH

跨电压域、负载开关、信号调理这一类,型号多、替代品杂。这类我们更建议走 Design-in:把电压域、电流和速率说清楚,我们出方案。

Nexperia 模拟与接口 · NMUX 多路复用器
ANALOG & INTERFACEFIG.06
型号封装关键参数典型应用
74LVC1T45SOT-363单通道电平转换双电压域对接
74LVC2T45SOT-363双通道电平转换I2C / UART 转换
IP4254CZ8SOT-908集成滤波 + ESDSIM / 音频接口
按需选型负载开关 / 运放详询技术对接
▍这一类建议直接进 Design-in 流程:规格给到,我们给方案与替代清单。
NEXT STEP

型号没定也能问

把规格、封装限制和目标价发过来,我们做 pin-to-pin 替代评估与供货方案。已有料号更快——直接给数量和交期。
